螺桿冷水機
NICC-S系列中央冰水系統主機均采用意大利菜弗康半密閉式雙 螺桿壓縮機，具有的技術特性，分為單壓縮機和雙壓縮機二種機種。且適用于R22、R407C、R134a等多種冷媒。高效率臥式売 管式冷凝器與蒸發器均有壓力容器制造許可，換熱穩定，維修 保養方便。的微電腦控制器，功能強大，采用高速嵌入式微處 理器，性能遠高于同業中使用的單芯片機。

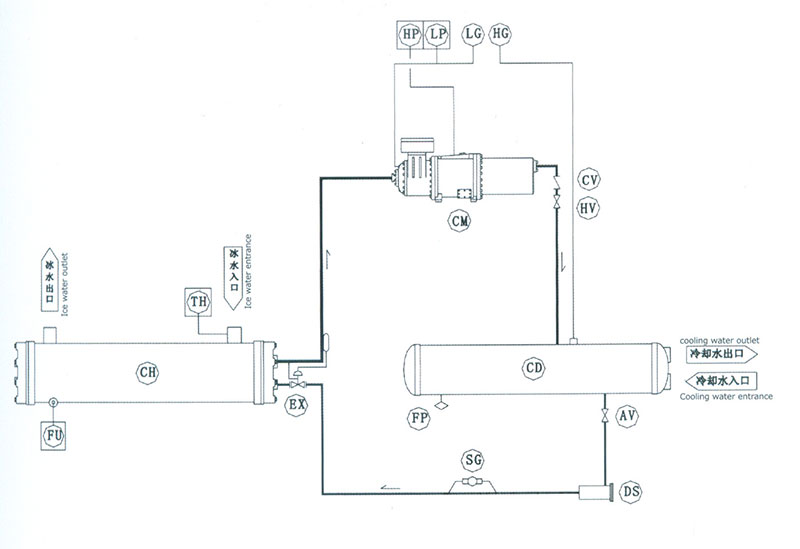

一、單機系列工作原理圖
 |
|

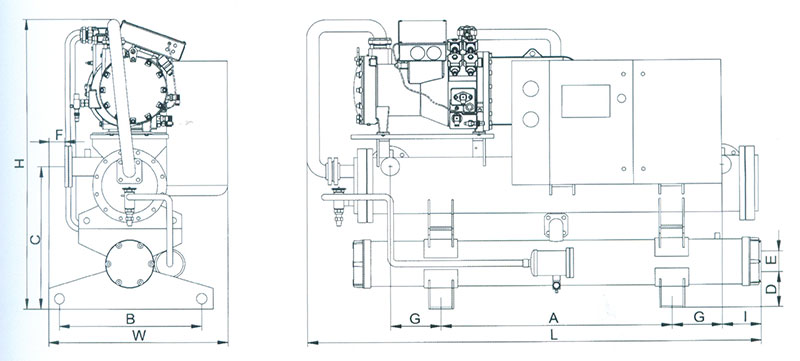

二、單機系列尺寸結構圖

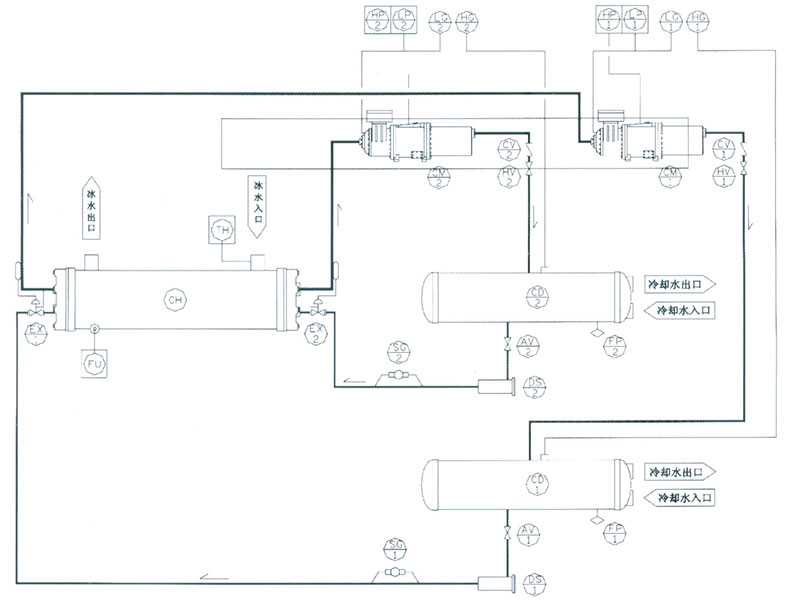

三、雙機系列工作原理圖
 |
|

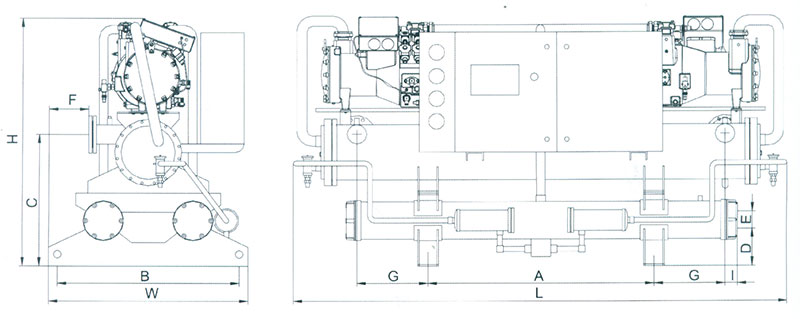

四、雙機系列尺寸結構圖
| 型號 \項目 | NICC- 40S | NICC- 50S | NICC- 60S | NICC- 70S | NICC- 80S | NICC- 100S | NICC- 120S | NICC- 140S | NICC- 180S | NICC- 21 OS | NICC- 240S | ||
| 電源 | - | 3φ-400V-50HZ | |||||||||||
| 制冷量 | kcal/h | 113,500 | 141,900 | 166,000 | 191,80C | I 220,200 | 272,600 | 312,200 | 360,300 | 470,400 | 541,800 | 621,800 | |
| kw | 132 | 165 | 193 | 223 | 256 | 317 | 363 | 419 | 547 | 630 | 723 | ||
| 消耗電力 | kw | 31 | 38 | 43 | 51 | 58 | 68 | 80 | 90 | 115 | 136 | 153 | |
| 運轉電流 | A | 54 | 66 | 75 | 87 | 95 | 116 | 136 | 153 | 186 | 226 | 252 | |
| 起動電流 | A | 218D/ 411DD |
269D/ 508DD |
290D/ 485DD |
350D/ 585DD |
423D/ 686DD |
520D/ 801DD |
612D/ 943DD |
665D/ 1023DD |
465D/ 1442DD |
586D/ 1853DD |
650D/ 2029DD |
|
| 容量控制 | % | 100-75-50-25-0 | |||||||||||
| 壓縮機 | 型式 | - | 半密閉雙螺桿式 | ||||||||||
| 數量 | - | 1 | |||||||||||
| 起動方式 | - | 分繞組 | Y-a | ||||||||||
| 油加熱器 | w | 200 | 300 | ||||||||||
| 冷凍油 | 種類 | - | B320SH | ||||||||||
| 填充量 | L | 9 | 15 | 22 | 28 | ||||||||
| 冷媒 | 種類 | - | R-22 | ||||||||||
| 填充量 | kg | 21 | 26 | 30 | 35 | 39 | 46 | 54 | 61 | 78 | 92 | 104 | |
| 節流方式 | - | 感溫式外部均壓膨脹閥 | |||||||||||
| 蒸發器 | 型式 | - | 殼管式高效換熱器 | ||||||||||
| 冷凍水量 | m3/h | 23 | 28 | 33 | 38 | 44 | 55 | 62 | 72 | 94 | 108 | 124 | |
| 壓力損失 | kPa | 54 | 54 | 54 | 57 | 57 | 57 | 59 | 59 | 62 | 62 | 67 | |
| 水管接口 | PT | 3" | 3" | 3" | 4" | 4" | 4" | 4" | 4" | 5" | 5" | 5" | |
| 冷凝器 | 型式 | - | 殼管式高效換熱器 | ||||||||||
| 冷卻水量 | m3/h | 29 | 37 | 43 | 50 | 57 | 71 | 81 | 94 | 122 | 141 | 162 | |
| 壓力損失 | kPa | 49 | 51 | 51 | 54 | 54 | 57 | 57 | 57 | 59 | 59 | 62 | |
| 水管接口 | PT | 2-1/2" | 3" | 3" | 3" | 3" | 4" | 4" | 4" | 5" | 5" | 5" | |
| 保護裝置 | - | 高低壓開關，防凍開關,可熔栓,壓縮機熱過載保護，電機溫度過高保護，排氣溫度過高保護，水泵熱過載保護，油溫過高保護，逆卻相保護,過欠壓保護,冷卻水溫過離保護,冷凍水流量不足保護，冷卻水流量不足保護,冷卻塔風機過載保護等。 | |||||||||||
| 外形尺寸 | L | mm | 2170 | 2180 | 2250 | 2860 | 2860 | 2900 | 2910 | 2910 | 2990 | 2990 | 3640 |
| W | mm | 890 | 890 | 890 | 900 | 900 | 1020 | 1020 | 1040 | 1150 | 1150 | 1160 | |
| H | mm | 1410 | 1450 | 1580 | 1650 | 1650 | 1880 | 1900 | 1900 | 2090 | 2090 | 2420 | |
| A | mm | 1100 | 1100 | 1100 | 1200 | 1200 | 1300 | 1300 | 1300 | 1600 | 1600 | 1600 | |
| B | mm | 690 | 690 | 690 | 790 | 790 | 790 | 790 | 790 | 900 | 900 | 980 | |
| C | mm | 690 | 760 | 820 | 860 | 860 | 1000 | 1010 | 1010 | 1120 | 1120 | 1425 | |
| D | mm | 170 | 190 | 240 | 240 | 240 | 270 | 270 | 270 | 240 | 240 | 335 | |
| E | mm | 100 | 120 | 120 | 120 | 120 | 175 | 175 | 175 | 240 | 240 | 250 | |
| F | mm | 80 | 80 | 80 | 125 | 105 | 100 | 100 | 100 | 125 | 125 | 200 | |
| G | mm | 240 | 240 | 230 | 475 | 475 | 400 | 405 | 405 | 245 | 245 | 540 | |
| I | mm | 185 | 200 | 210 | 220 | 215 | 275 | 275 | 275 | 355 | 355 | 390 | |
| 機組重量 | kg | 1020 | 1060 | 1270 | 1370 | 1400 | 1870 | 1980 | 2070 | 2790 | 2910 | 3240 | |
| 運轉重量 | kg | 1120 | 1180 | 1420 | 1550 | 1580 | 2100 | 2220 | 2340 | 3120 | 3240 | 3760 | |
| 運轉噪音 | dB(A) | 70 | 74 | 78 | 82 | ||||||||
六、雙機系列規格型號表
型號\項目 |
NICC- 80SD |
NICC- 100SD |
NICC- 120SD |
NICC- 140SD |
NICC- 170SD |
NICC- 210SD |
NICC- 240SD |
NICC- 270SD |
NICC- 360SD |
NICC- 420SD |
NICC- 480SD |
||
電源 |
- |
3φ-400V-50HZ |
|||||||||||
| 制冷量 |
kcal/h |
226,200 |
283,800 |
331,100 |
383,600 |
440,300 |
547,800 |
623,500 |
721,500 |
940,000 |
1,083,600 |
1,243,600 |
|
kw |
263 |
330 |
385 |
446 |
512 |
637 |
725 |
839 |
1093 |
1260 |
1446 |
||
消耗電力 |
kw |
62 |
76 |
87 |
102 |
115 |
136 |
160 |
180 |
230 |
272 |
305 |
|
運轉電流 |
A |
108 |
132 |
149 |
175 |
190 |
232 |
273 |
305 |
373 |
452 |
504 |
|
起動電流 |
A |
218D/ |
269D/ |
290D/ |
350D/ |
423D/ |
520D/ |
612D/ |
665D/ |
465D/ 1442DD |
586D/ 1853DD |
650D/ 2029DD |
|
容量控制 |
% |
100-75-50-25-0 |
|||||||||||
壓縮機 |
型式
|
- |
半密閉雙螺桿式 |
||||||||||
數量
|
- |
2 |
|||||||||||
起動方式 |
- |
分繞組 |
Y-a | ||||||||||
油加熱器 |
w |
200x2 |
300x2 |
||||||||||
冷凍油 |
種類 |
- |
B320SH |
||||||||||
填充量 |
L |
9x2 |
15x2 |
22x2 |
28x2 |
||||||||
冷媒 |
種類 |
- |
R-22 |
||||||||||
填充量 |
kg |
21x2 |
26x2 |
30x2 |
35x2 |
39x2 |
46x2 |
54x2 |
61x2 |
78x2 |
92x2 |
104x2 |
|
節流方式 |
- |
感溫式外部均壓膨脹閥 |
|||||||||||
蒸發器
|
型式 |
- |
殼管式高效換熱器 |
||||||||||
冷凍水量 |
m3/h |
45 |
57 |
66 |
77 |
88 |
110 |
125 |
144 |
188 |
217 |
249 |
|
壓力損失 |
kPa |
57 |
57 |
59 |
62 |
62 |
62 |
65 |
65 |
67 |
67 |
69 |
|
水管接口 |
PT |
4" |
4" |
4" |
5" |
5" |
5" |
6" |
6" |
6" |
8" |
8" |
|
冷凝器 |
型式 |
- |
殼管式高效換熱器 |
||||||||||
冷卻水量 |
m3/h |
59 |
74 |
86 |
100 |
115 |
142 |
162 |
188 |
244 |
282 |
323 |
|
壓力損失 |
kPa |
51 |
54 |
59 |
59 |
59 |
62 |
62 |
62 |
65 |
65 |
67 |
|
水管接口 |
PT |
2-1/2"x2 |
3" |
3"x2 |
3"x2 |
3"x2 |
4"x2 |
4"x2 |
4"x2 |
5"x2 |
5"x2 |
6"x2 |
|
保護裝置 |
- |
高低壓開關，防凍開關,可熔栓,壓縮機熱過載保護，電機溫度過高保護，排氣溫度過高保護，水泵熱過載保護，油溫過高保護，逆卻相保護,過欠壓保護,冷卻水溫過離保護,冷凍水流量不足保護，冷卻水流量不足保護,冷卻塔風機過載保護等。 | |||||||||||
| 外形尺寸 | L |
mm |
2850 |
2850 |
3040 |
3130 |
3140 |
3760 |
3760 |
3760 |
4100 |
4100 |
4250 |
W |
mm |
1150 |
1150 |
1250 |
1250 |
1250 |
1400 |
1400 |
1400 |
1600 |
1750 |
1750 |
|
H |
mm |
1450 |
1450 |
1760 |
1790 |
1810 |
2030 |
2040 |
2080 |
2260 |
2290 |
2360 |
|
A |
mm |
1300 |
1300 |
1300 |
1600 |
1600 |
.1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
|
B |
mm |
1040 |
1040 |
1140 |
1140 |
1140 |
1290 |
1290 |
1290 |
1480 |
1630 |
1630 |
|
C |
mm |
770 |
770 |
955 |
970 |
975 |
1085 |
1130 |
1135 |
1240 |
1270 |
1305 |
|
D |
mm |
215 |
215 |
275 |
270 |
270 |
265 |
265 |
265 |
290 |
290 |
290 |
|
E |
mm |
100 |
100 |
120 |
120 |
120 |
175 |
175 |
175 |
240 |
240 |
250 |
|
F |
mm |
230 |
230 |
275 |
300 |
275 |
375 |
375 |
375 |
450 |
450 |
430 |
|
G |
mm |
410 |
410 |
400 |
245 |
400 |
545 |
545 |
545 |
500 |
500 |
775 |
|
I |
mm |
70 |
70 |
245 |
250 |
245 |
265 |
265 |
265 |
100 |
100 |
90 |
|
機組重量 |
kg |
1790 |
1790 |
2340 |
2420 |
2500 |
3580 |
3750 |
3880 |
5050 |
5340 |
5600 |
|
運轉重量 |
kg |
1920 |
1970 |
2520 |
2620 |
2710 |
3920 |
4110 |
4250 |
5490 |
5830 |
6260 |
|
運轉噪音 |
dB(A) |
72 |
76 |
80 |
84 |
||||||||
七、吊搬運及基礎安裝工事
1、安裝場所的選定
1)請選定得以充分支撐機組運轉重量的地面，地面強度需堅固，不易引發共振及噪音的場所。
2)避免裝置于風吹雨淋，陽光直射或其它有熱源直接輻射到的地方。
3)周圍溫度為0℃~40℃,相對濕度(RH ) 75%以內，通風良好，沙塵少的場所。
4)距離電源近，施工方便之場所。
5)便于保養檢修的場所，請保留圖1所示的服務空間，下圖中L為機組長度，請參考冰水機組目錄，對于預 留冷凝器清洗空間0.8 L,請考慮左右空間。
2、基礎臺
1 )水泥基礎臺依機器至運轉荷重，于置9.5公里直徑(#3)以上之竹節鋼筋，間距10公分捆扎排放上下兩層。
2)在混凝土樓板上作水泥基座時，必須先將其表面弄成粗糙，清掃干凈后，給予充分之水份再施工。
3)水泥基礎臺使用1:2:4比例之混凝土確實搗實，力求堅固，可依需要之大小數量埋入規定大小數量之錨定基 礎螺絲(Anchor Bolt)。基礎臺表面應粉光及水平。
4)基礎臺之混凝土，須待完全干固后才能安裝機器。
5)基礎臺四周之排水應良好，不得有積水及影響周圍環境之情況發生。
